Le côté fileté et le côté tuyau doivent tous les deux correspondre au montage d'origine.
application → dimension BSP-G → filetage mâle ou femelle → dimension et géométrie côté tuyau → type de raccord → fixation → étanchéité
Le côté fileté relie le raccord à une vanne, une pompe ou un autre composant hydraulique. Vérifiez s'il faut du BSP-G 3/8" ou 1/2", en version mâle ou femelle.
La dimension du filetage et celle du côté tuyau sont deux caractéristiques indépendantes.
L' embout 3/8" M × 9 mm et l' embout 3/8" M × environ 12 mm possèdent le même filetage mais des côtés tuyau différents.
Comparez les dimensions du tuyau et du raccord d'origine. Le tuyau doit s'adapter correctement à l'embout et être adapté à la température, à la pression et à l'application.
Ne considérez pas automatiquement le diamètre extérieur indiqué de l'embout comme le diamètre intérieur nominal du tuyau.

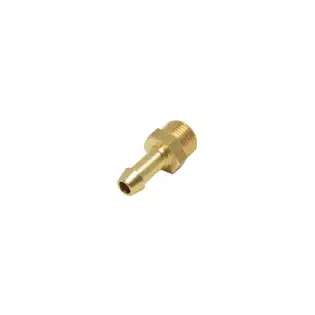

Un embout cannelé conventionnel reçoit directement le tuyau flexible.
Le connecteur d'extrémité 3/8" est différent : il fait partie d'un montage en deux pièces utilisant un écrou séparé et une portée conique.
Ne remplacez pas ce système par un embout standard uniquement parce que les deux pièces sont indiquées comme 3/8".
Sur un embout cannelé conventionnel, le tuyau est généralement maintenu selon le montage d'origine, souvent avec un collier de serrage correctement dimensionné.
Le tuyau doit être complètement engagé sur l'embout avant le serrage.
BSP-G est un filetage cylindrique. L'étanchéité sous pression peut être réalisée par un joint, une rondelle, une portée d'étanchéité ou un autre système prévu par le fabricant.
N'utilisez pas automatiquement du ruban PTFE ou un produit d'étanchéité liquide. Reproduisez le système d'origine.
dimension BSP-G → mâle ou femelle → dimension du tuyau → géométrie de l'embout → raccord standard ou conique → fixation → étanchéité
